无锡市管道QV检测标准技术规范
随着城市化进程加快，地下管网系统日益复杂，管道检测技术成为市政设施维护的重要环节。无锡市作为长三角经济圈核心城市，近年来在排水管道检测领域率先推行QV（Quick View）视频检测技术，并制定了一套科学的地方性标准规范，为管道健康状况评估提供了统一的技术依据。

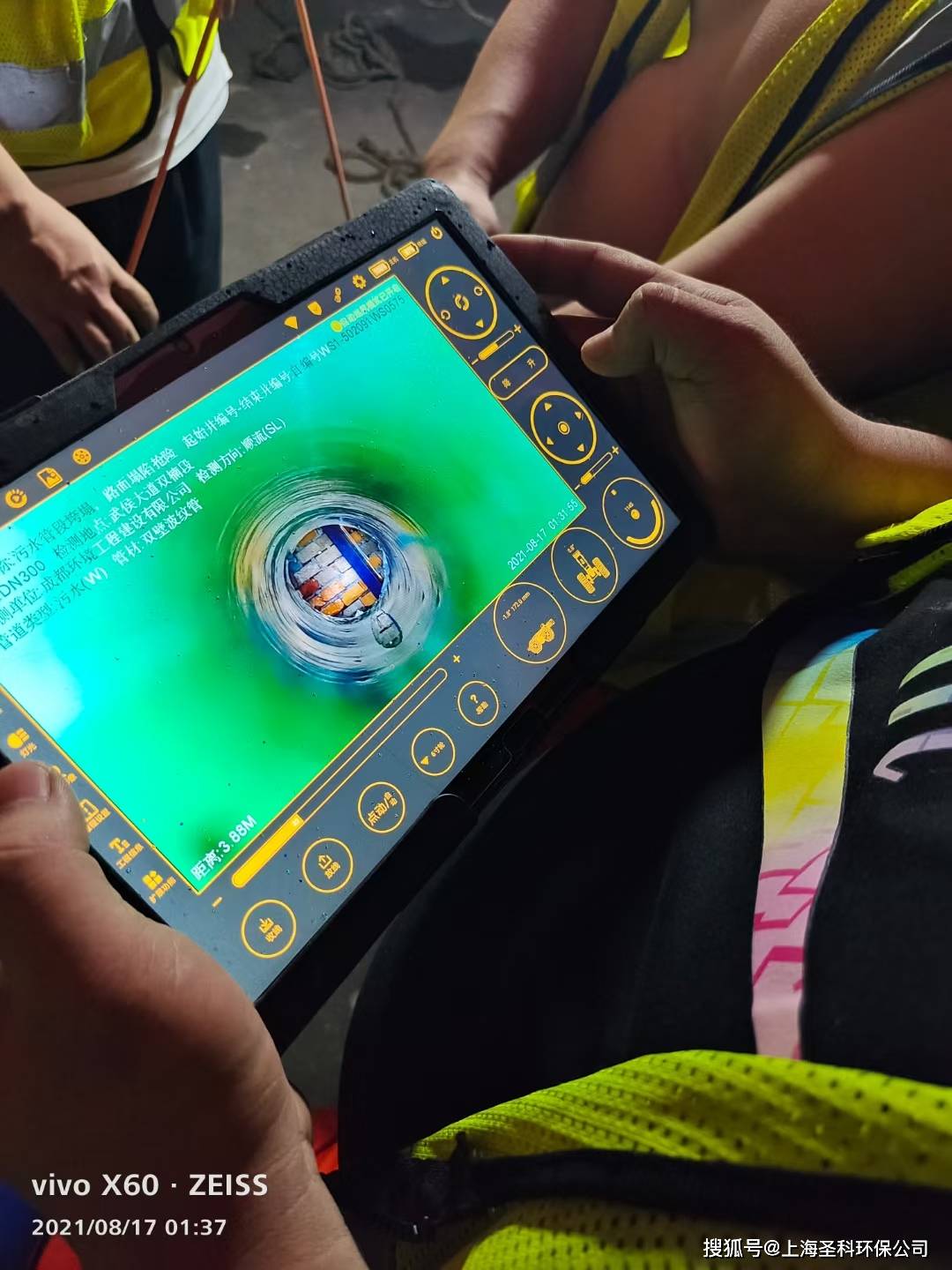

### 一、检测设备技术要求 无锡标准明确要求采用高清旋转镜头摄像机，分辨率不低于1280×720像素，配备高强度光源（照度≥2000lux）及测距编码器。设备须具备实时影像存储、缺陷标注及管径测量功能，镜头防水等级需达到IP68标准。检测前需对设备进行焦距校准与灯光调试，确保画面清晰度可辨识管道内壁≥1mm的裂缝或沉积物。
### 二、检测作业流程规范 1. **前期准备**：需查阅管道竣工图纸，确认管径、材质及走向；对检测段进行封堵降水，水位控制在管径20%以下； 2. **现场操作**：摄像头行进速度保持0.1m/s±10%，遇缺陷时暂停拍摄并多角度记录；对于DN300以下管道，需全程保持镜头居中； 3. **数据记录**：按《CJJ 181-2012》行业标准划分缺陷等级，同步记录管道接口错位、腐蚀、树根侵入等12类典型问题，并标注GPS定位坐标。
编辑搜图
请点击输入图片描述（最多18字）
### 三、数据分析与评估标准 检测影像需由持证专业人员分析，采用无锡市特有的"三级评估体系"： - **一级缺陷**（立即修复）：如结构性裂缝≥管径10%、管体坍塌等； - **二级缺陷**（年度计划修复）：包括渗漏、局部腐蚀等； - **三级缺陷**（观察监测）：轻微沉积或表面划痕。 报告需附缺陷分布示意图及修复优先级建议，同时结合管道材质（混凝土、HDPE等）差异制定养护方案。
编辑搜图
请点击输入图片描述（最多18字）
### 四、质量控制措施 无锡市要求检测单位留存原始影像资料至少10年，市排水管理处按5%比例抽检复核。对于主干管网的QV检测，必须采用双人背对背判读模式，结果差异率超过5%时启动第三方复核。2024年新修订的《无锡市排水管道检测技术规程》更首次纳入了AI辅助识别系统验证条款，通过机器学习算法提升缺陷识别准确率。
编辑搜图
请点击输入图片描述（最多18字）
目前，该标准已应用于无锡太湖新城、蠡湖片区等重点区域管网检测，累计完成检测里程超800公里。实践表明，标准化QV检测可使管道病害识别效率提升40%，为预防城市内涝、降低管网运维成本提供了有效技术支撑。未来无锡还将探索QV检测数据与GIS系统的深度整合，推动智慧排水管理平台的全面建设。
